Die KPL200 wurde von uns speziell für Applikationen entwickelt, wo viel Licht auf kurzer und großer Distanz notwendig ist, und bei denen es auf eine möglichst homogene Ausleuchtung des Sichtfeldes ankommt. KPL200 ist kompatibel mit allen Cognex In-Sight Serien (In-Sight 5000, In-Sight 7000, In-Sight 3800).

KPL200 mit optischer Schutzscheibe (Fronansicht)

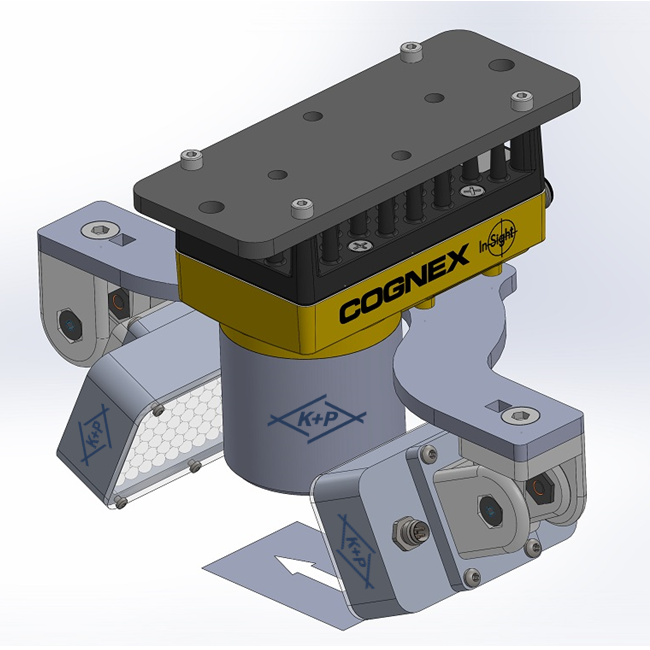

KPL200 mit In-Sight 560x

Eine integrierte Schutzschaltung stellt Verpolungssicherheit her und vermeidet die Überhitzung der LEDs.

Durch die große Anzahl von LEDs und die Möglichkeit sehr kurzer Pulszeiten kann eine nahezu vollständige Unabhängigkeit von Fremdlichteinflüssen sichergestellt werden. Das vor den LEDs befindliche Acrylglasfenster ist auswechselbar, sodass im Falle von dessen Verschmutzung oder Beschädigung die ursprüngliche Bildqualität wiederhergestellt werden kann.

KPL200 und In-Sight 7000 Serie

KPL200 mit UV-Leds für UV-Code Lesung

KPL200 mit weißen Leds für OCR-Lesung

Etikettenkontrolle mit unserer KUPvision (UV-Code und OCR-Lesung)

Features von KPL200

  • Starke Leuchtintensität
  • Sehr homogenes Leuchtfeld
  • 72 Hochleistungs-LEDs (Weiß, Rot, Blau, UV und IR)
  • Bis zu einem Abstand von 1,5 Metern nutzbar
  • Auswechselbare optische Schutzscheibe
  • Direkte Ansteuerung durch die Kamera
  • Integrierte Schutzschaltung
  • Blitzbetrieb im Überstrombereich
  • Blitzdauer zwischen 16 μs und 1 ms

Technische Daten

  • Betriebsspannung 24 VDC
  • Eigenstromaufnahme max. 1,1 A (Pulsstrom)
  • Triggerlevel Low 0 ... ≤ 2,8 V
  • Triggerlevel High 3,3 ... 35 V
  • Umgebungstemperatur 0 bis 45 °C
  • Schutzart IP 50 bis 64
  • Lagertemperatur - 40 bis 85 °C

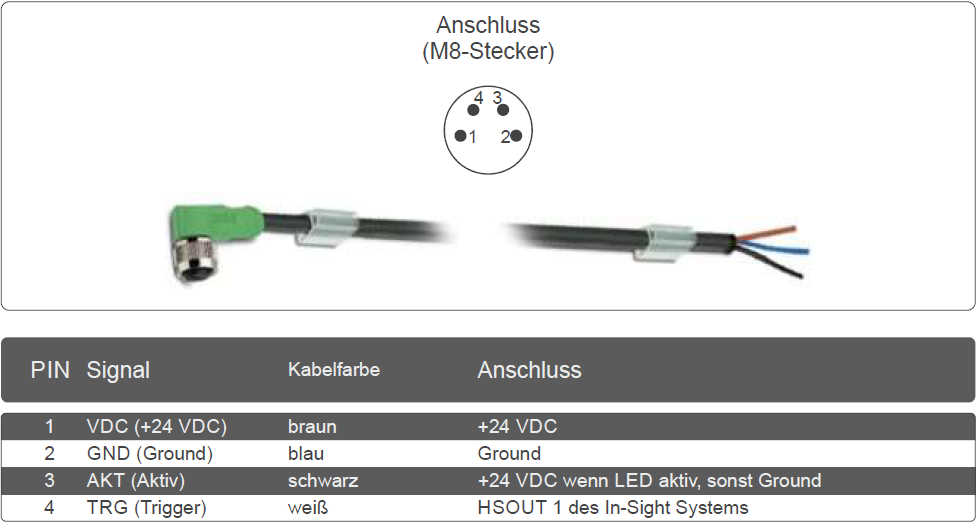

Steckerbelegung

Abmessungen (mm)
